EBZ200A懸臂式掘進機技(jì )術規格書

産品型号：EBZ200A懸臂式掘進機

生産廠家：徐州工程機械集團有限公司

EBZ200A懸臂式掘進機主要用于煤巷、半煤岩巷以及軟岩的巷道、隧道掘進。整機配置高，安全可靠。通過第二運輸機，可與自卸車、梭車、皮帶運輸機等配套，能夠實現連續切割、裝載、運輸作業。

一、亮點介紹

1.整機配置高、技(jì )術先進、可靠性好、重心低、機器穩定性好；切割部可伸縮，伸縮行程為550mm；

2.具有内、外噴霧，内噴霧為齒後噴霧，強化外噴霧，合理設計外噴霧形式，内噴霧具有漏水檢測功能；

3.鏟闆底部大傾角，整機地隙大，爬坡能力強，馬達直接驅動星輪，利于裝料和清底；

4.中間運輸機平直結構，與鏟闆構成四聯杆機構，鏟闆擡起或卧底時第一運輸機刮闆鏈長度變化小；

5.龍門高、運輸通暢，采用邊雙鏈刮闆運輸形式，溜槽采用高強度耐磨鋼闆，保證溜槽及刮闆使用壽命；

6.本體、後支承采用厚闆箱型結構焊接，剛性好，可靠性高；

7.行走驅動系統采用國際先進技(jì )術的馬達和減速機高度集成，輸出扭矩大适應大傾角作業；

8.液壓系統采用恒功率、壓力切斷、負載敏感控制；

9.電氣系統采用新型綜合保護，具有液晶漢字動态顯示故障自診斷及記憶功能。

二、技(jì )術介紹

1.主機部分

EBZ200A懸臂式掘進機由切割機構、鏟闆總成、第一運輸機、本體總成、行走機構、後支承、操縱台、液壓系統、除塵噴霧系統、電氣系統、潤滑系統、護闆、标識與塗裝等部件構成。整機配置高，安全可靠。

主機參數

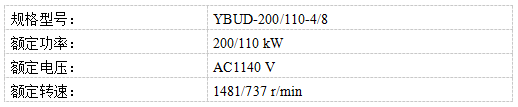

切割電機

油泵電機

2.電控系統

EBZ200A懸臂式掘進機電控設備主要由礦用隔爆兼本質安全型掘進機電控箱、礦用本安型操作箱、礦用隔爆型電鈴、礦用隔爆型急停按鈕、隔爆照明燈、掘進機用隔爆型三相異步電動機（切割電機、油泵電機）、隔爆型電滾筒（二運電機）、低濃度甲烷傳感器等組成。

主要用于控制掘進機的切割電機、油泵電機、二運電機的啓動、停止；對掘進機的電鈴、照明燈、總急停、切割急停按鈕及瓦斯傳感器提供控制信号并具有低壓漏電保護功能；以可編程控制器PLC為核心，對油泵、切割、二運3個電機的過壓、欠壓、短路、超溫、過載、過流、三相不平衡及斷相、電機絕緣進行監控和保護，同時顯示各電機運行狀态、工作電壓、切割負荷和各種故障信息。

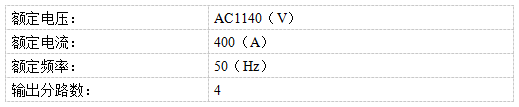

電控系統

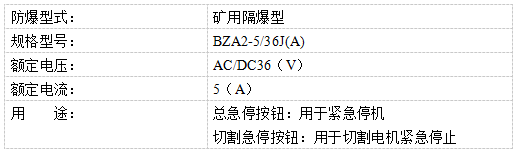

切割急停、總急停按鈕

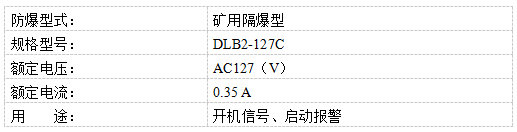

電鈴

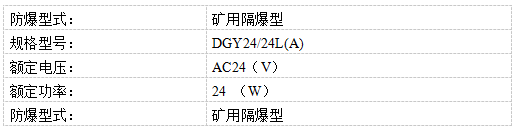

照明燈

3.液壓系統

EBZ200A懸臂式掘進機液壓系統采用恒功率、壓力切斷、負載敏感控制，有效提高液壓元件壽命，降低系統故障。主要液壓元件均采用國際知名品牌。

系統主要由油缸（包括：切割頭升降油缸、切割頭伸縮油缸、切割頭回轉油缸、鏟闆油缸、後支承油缸、履帶張緊油缸）、馬達（包括：行走、星輪、一運）、泵站、控制閥塊以及輔助元件等組成。

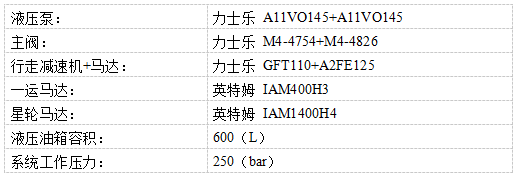

主要元件

4.除塵噴霧系統

EBZ200A懸臂式掘進機除塵噴霧系統采用環形三層水幕除塵，水系統分冷卻、内、外噴霧水路。外來水經一級過濾後分為三路，第一路直接通往外噴霧噴水架，由霧狀噴嘴噴出；第二路經減壓、冷卻器及截割電機後經由撒水嘴噴出，起到冷卻作用；第三路經減壓後，由截割頭内噴霧噴出，起到冷卻截齒及滅塵作用。

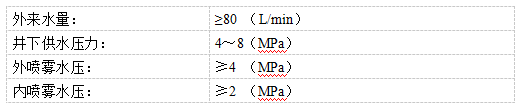

主要參數

5.切割機構

切割機構由切割頭、切割臂、切割減速機、電機箱體及切割電機組成。

切割頭采用仿真技(jì )術優化設計，外形為圓錐台形結構，截齒在其圓周按三條螺旋線分布，布置合理，齒向角經過優化處理，采用美國凱南麥特截齒，破岩能力強。

切割減速機是兩級行星齒輪傳動，輸入轉速為1481/737 r/min，輸出轉速為46/23 r/min。

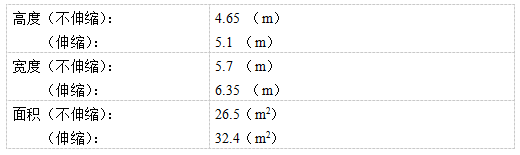

切割範圍

主要參數

6.鏟闆總成

鏟闆總成是由主鏟闆、側鏟闆、左右驅動裝置、從動輪裝置等組成。通過兩個低速大扭矩液壓馬達直接驅動弧形四齒星輪，把切割下來的物料裝到第一運輸機内。

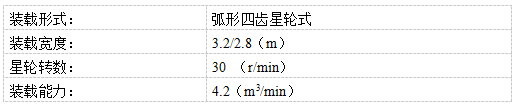

主要參數

7.第一運輸機

第一運輸機位于機體中部，由前溜槽、後溜槽、驅動裝置、張緊裝置組成。運輸機前溜槽通過銷軸與鏟闆相連，後溜槽通過銷軸和搖杆與後支承相連，構成雙搖杆滑移機構，鏟闆轉動時第一運輸機實現随動。采用液壓馬達直接驅動鏈輪，帶動刮闆鏈組實現物料運輸。張緊裝置采用絲杆加彈簧緩存的結構，對刮闆鏈的松緊程度進行調整。

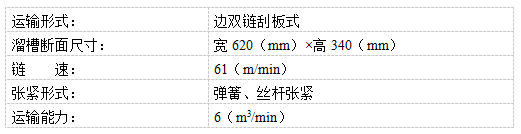

主要參數

8.行走機構

行走機構主要由定量液壓馬達、減速機、履帶鏈、張緊裝置、履帶架等組成。定量液壓馬達通過減速機及驅動輪帶動履帶鏈實現行走。支重形式采用支重輪滾動式，以提高行走能力。

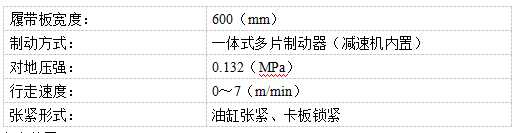

主要參數

9.安全裝置

總急停按鈕

切割急停按鈕

切割起動預警

漏電閉鎖和低壓漏電保護

電機溫度、過載、過流保護

電機三相不平衡及斷相保護

系統過電壓、欠電壓保護

瓦斯閉鎖保護

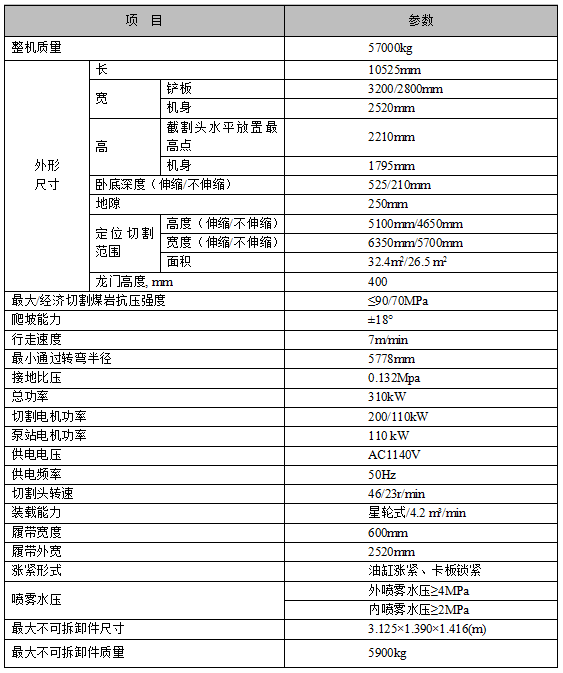

三、主要技(jì )術參數

四、主要部件配置

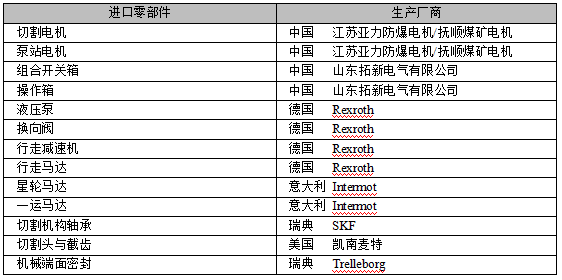

EBZ200A懸臂式掘進機主要配套廠家名單

五、運輸方案

1.整機運輸

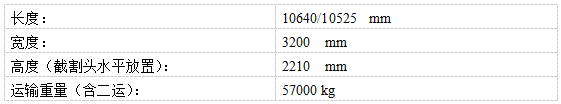

整機運輸尺寸及重量

2.拆解運輸

如果運輸中重量或總高有限制，可拆解運輸。

六、随機技(jì )術文件

EBZ200A懸臂式掘進機發車時随車附帶裝箱單，包含以下技(jì )術文件：

産品合格證

産品使用說明書

産品備件圖冊

掘進機運輸作業指導書

裝箱單

随着技(jì )術不斷進步，我們無法将産品變更有效的通知到閣下，敬請諒解！

2018年6月版
