型号：EBZ230K

生産商：徐州工程機械集團有限公司

技(jì )術特點

主機部分

EBZ230K型掘進機由切割機構、鏟闆總成、第一運輸機、本體總成、行走機構、後支承、操縱台、液壓系統、除塵噴霧系統、電氣系統、潤滑系統、護闆、标識與塗裝等部件構成。整機采用模塊化、窄機身設計，可滿足窄巷道掘進施工要求，主要液壓元器件采用國際一線品牌産品，整機配置高，切割電機、泵站電機、控制系統等具有防爆功能，安全可靠。

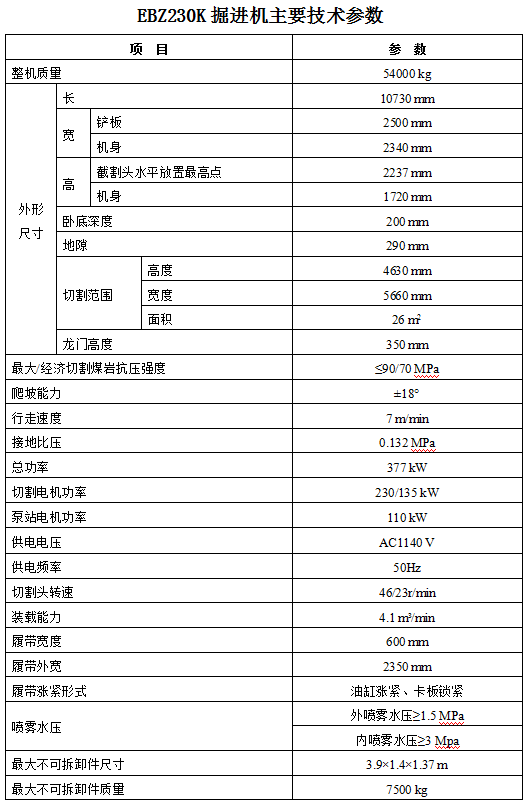

主機參數

主機尺寸（長×寬×高）：10.73×2.5×2.85 m

機身高度：1.72 m

機身寬度：2.34 m

總重（含二運）：54 t

切割範圍（高×寬）： 4.63×5.66 m

切割頭卧底深度：200 mm

地隙：290 mm

龍門高度：350 mm

最大/經濟切割硬度： 90/70 MPa

爬坡能力：±18°

裝機總功率：377 kW

電壓：AC1140 V

最大不可拆卸件尺寸：3.9×1.4×1.37 m

最大不可拆卸件質量：7500 kg

電氣系統

EBZ230K掘進機電氣系統主要由礦用隔爆兼本質安全型開關箱、礦用本質安全型操作箱、礦用隔爆型電鈴、防爆急停按鈕、礦用隔爆型機車照明燈、掘進機用隔爆型三相異步電動機、泵站用隔爆型三相異步電動機、隔爆型電滾筒（二運電機）、低濃度甲烷傳感器等組成。所用隔爆及本質安全型開關箱和本安型操作箱體積小、重量輕、操作靈活、安全可靠，主要控制器安裝在一個封閉的殼體内，有效屏蔽電磁幹擾；液晶屏幕工況顯示，操作界面菜單式，參數設置靈活安全；具有過壓、電機過載、缺相、短路、超溫、漏電閉鎖等功能。

電控系統

額定電壓：AC1140 V

額定電流：400 A

額定頻率：50 Hz

輸出分路數：5

額定功率：377 kW

操作箱

額定電壓：DC12 V

最大工作電流：350 mA

切割電機

切割電機：YBUD-230/135-4/8（1140）

額定功率：230/135 kW

額定電壓：AC1140 V

額定轉速：1480/735 r/min

泵站電機

泵站電機：YBRB-110（B35）（1140）

額定功率：110 kW

額定電壓：AC1140 V

額定轉速：1475 r/min

液壓系統

EBZ230K型掘進機液壓系統主要由油缸（包括：切割頭升降油缸、切割頭回轉油缸、鏟闆油缸、後支承油缸、履帶張緊油缸、一運張緊油缸）、馬達（包括：行走、星輪、一運）、泵站、控制閥塊以及輔助元件等組成。主要液壓元件均采用國際知名品牌。

EBZ230K型掘進機液壓系統采用恒功率、壓力切斷、負載敏感控制，使用旁通過濾技(jì )術解決了全流量吸油過濾器和回油過濾器無法去除的很多微細污染物，保證了液壓油清潔度，有效提高液壓元件壽命，降低系統故障。

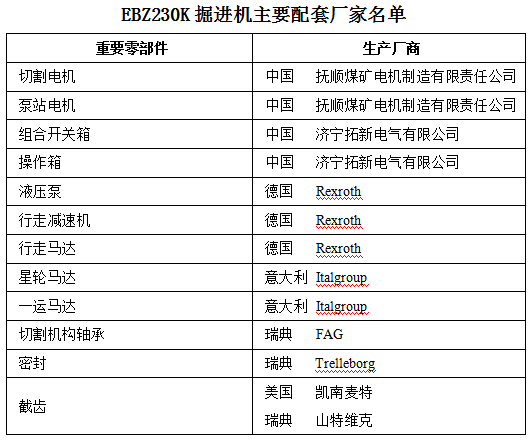

主要元件

主泵：力士樂 A11VO145+A11VO145

主閥：力士樂 M4-4826+M4-4754

行走減速機+馬達：力士樂 GFT110+A2FE125

一運馬達：意 達 IAM400H3

星輪馬達：意 達 IAM1400H3

液壓油箱容積：600（L）

系統工作壓力：250（bar）

噴霧系統

除塵噴霧系統采用環形三層水幕除塵，水系統分冷卻、内、外噴霧水路。外來水經一級過濾後分為三路，第一路直接通往外噴霧噴水架，由霧狀噴嘴噴出；第二路經減壓、冷卻器及截割電機後經由撒水嘴噴出，起到冷卻作用；第三路經減壓後，由截割頭内噴霧噴出，起到冷卻截齒及滅塵作用。

主要參數

外來水量：≥80 L/min

井下供水壓力：3～8 MPa

外噴霧水壓：≥1.5 MPa

内噴霧水壓：≥3 MPa

切割機構

切割機構由切割頭、切割臂、切割減速機、切割電機組成。切割頭采用圓錐台形結構，截齒采用凱南麥特或山特維克硬岩截齒，布齒合理，破岩能力強；切割臂内選用SKF軸承和TRELLEBORG密封，穩定可靠；切割減速機由兩級行星傳動，耐沖擊性好；切割電機選用隔爆型三相異步電動機，安全可靠。

主要參數

切割頭形狀：圓錐台形

截齒數量：41把

減速機速比：31.03

切割頭轉速：46/23 r/min

噴    霧：内、外噴霧方式

鏟闆總成

鏟闆總成是由主鏟闆、側鏟闆、左右驅動裝置、從動輪裝置等組成。通過兩個低速大扭矩液壓馬達直接驅動弧形四齒星輪，把切割下來的物料裝到第一運輸機内。

主要參數

裝載形式：弧形四齒星輪式

裝載寬度：2.5 m

星輪轉數：33 r/min

裝載能力：4.1 m3/min

第一運輸機

第一運輸機位于機體中部，由前溜槽、後溜槽、驅動裝置、漲緊裝置組成。前、後溜槽之間用高強度螺栓聯接，運輸機前溜槽通過銷軸與鏟闆相連，後溜槽通過銷軸和搖杆與後支承相連，構成雙搖杆滑移機構，鏟闆轉動時第一運輸機實現随動。采用力士樂大排量液壓馬達直接驅動鏈輪，帶動刮闆鏈組實現物料運輸。漲緊裝置采用彈簧絲杠漲緊或油缸卡闆漲緊，實現刮闆鏈松緊程度的調整。

主要參數

運輸形式：邊雙鏈刮闆式

溜槽斷面尺寸：540×498（寬×高）mm

鏈    速：45 m/min

漲緊形式：彈簧絲杠漲緊或油缸卡闆漲緊

行走機構

行走機構主要由液壓馬達、減速機、履帶鏈、漲緊裝置、履帶架等組成。液壓馬達驅動減速機，通過驅動輪帶動履帶鏈實現行走。支重形式采用支重輪滾動式，以提高行走能力。

主要參數

履帶闆寬度：600（mm）

制動方式：一體式多片制動器（減速機内置）

對地壓強：0.132（MPa）

行走速度：7 m/min

漲緊形式：油缸漲緊、卡闆鎖緊

安全裝置

總急停按鈕

切割急停按鈕

電機起動預警

油泵電機與切割電機的電氣閉鎖

主回路粘連閉鎖保護

高壓漏電閉鎖和低壓漏電保護

電機超溫、過載、過流、短路保護

電機三相不平衡及斷相保護

系統過電壓、欠電壓保護

瓦斯閉鎖保護

油箱油位過低、油溫過高保護

技(jì )術文件

EBZ230K懸臂式掘進機提供如下技(jì )術文件：

使用說明書

備件圖冊

掘進機運輸作業指導書

整機運輸尺寸及重量

長度：10730 mm

寬度：2500 mm

高度（截割頭水平放置）：2237 mm

運輸重量（含二運）：54 t

如果運輸中重量或總高有限制，可拆解運輸。
